匠心精神 铸就精品 系列一 CC3X12-12S

发布时间:2022-11-03

浏览次数:1443

分享到:
  上一篇,我们介绍了嘉华众力推出的服务器机箱背板家族,36个月的日日夜夜,嘉华人的“专业、专注”,用心做事、诚信做人的理念,铸就出来一个又一个精品。现在,我们就来一个一个剖析嘉华推出的服务器背板家族产品吧:本篇重点介绍CC3X12-12S


CEACENT CC3X12-12S(支持客制化)

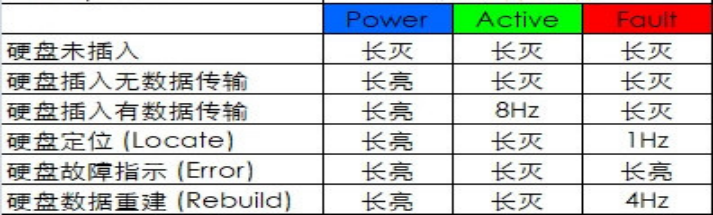

  嘉华CEACENT CC3X12-12S,采用了Broadcom 3X24R 芯片组。支持12个SAS/SATA硬盘。板厚2.4mm,沉金工艺,采用了高TG170板材,8层板。为了保证产品的高品质,所有连接器,包括前置SFF8482连接器,后置SFF8643连接器,首选为Molex,替换料为Amphenol或则Foxconn.CPLD灯控采用了AMG品牌,OEM级配置文件写入,支持电源管理、分级延时上电、温度监控,四路风扇转数监控,温区设定联动PWM控制风扇转数,12C输出监控数据,LED显示屏输出监控数据。下图,我们来详细看看硬盘的灯控分配


  不要看着看着目不转睛了,我们是灵活多变的:我们可以根据客户的机箱物理尺寸,随时适配输出电路图(7天),我们也可以根据客户的要求,选择不同的生产材质;可以做到板厚2.65mm或则3.0mm;为了更强大的CPLD输出资源,我们随时可以调整CPLD文件配置内容和CPLD物料(15-25天);我们更可以想客户所想,你的灯控分配,由你做主。


  看着上面2个图,是不是有点晕,知道是什么吗?谜底就是:24H和48H压力测试报告,快联系我们吧:切片、热冲击、热用力、绝缘、TX&RX眼图……测试数据在手,安稳向前走!
15012962335
